Aufgabe 7: Ungewöhnliche Schaltungen

Die unten abgebildeten elektrischen Schaltungen sind aus einer 9-Volt-Blockbatterie, einem Schalter und baugleichen ohmschen Widerständen (R=100 Ω) aufgebaut.

Zur Erinnerung:

Reihenschaltung Parallelschaltung

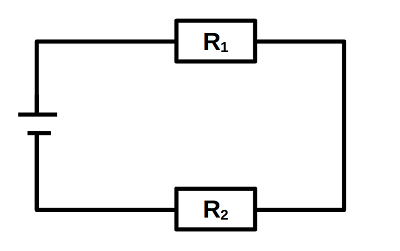

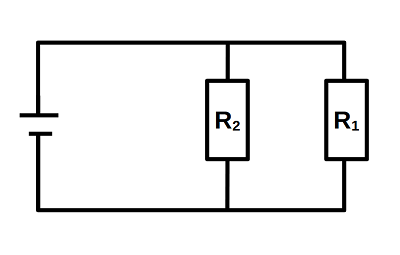

Schaltung1 Schaltung2
Sind zwei Widerstände R1 und R2 in Reihe geschaltet, so ergibt sich der Gesamtwiderstand über die Formel:
Rges = R1 + R2 		Sind zwei Widerstände R1 und R2 parallel geschaltet, so ergibt sich der Gesamtwiderstand über die Formel:
1/Rges
=
1/R1
 +
1/R2

Gegeben sind nun die folgenden 4 Schaltungen:

Schaltung 1

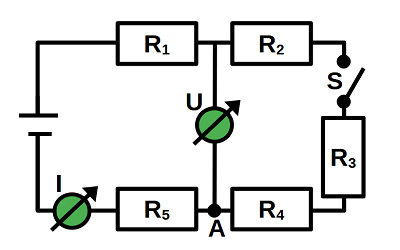

Schaltung3		 Schaltung 2

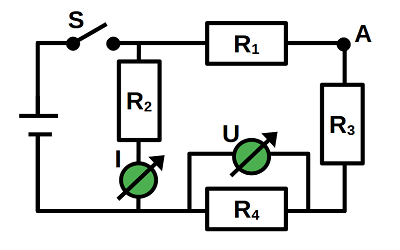

Schaltung4
Schaltung 3

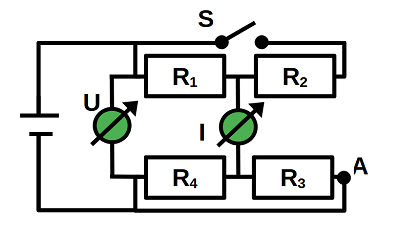

Schaltung5		 Schaltung 4

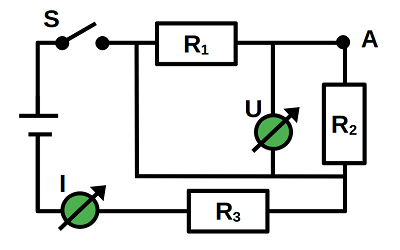

Schaltung6

a) Der Schalter S ist geöffnet. Berechne für jede der unten abgebildeten Schaltungen:
  • Die Spannung, die am Spannungsmesser anliegt!
  • Das Potential im Punkt A
  • Die Stromstärke, die durch das Amperemeter fließt!

b) Nun wird der Schalter S geschlossen. Berechne für jede der unten abgebildeten Schaltungen:
  • Die Spannung, die am Spannungsmesser anliegt!
  • Das Potential im Punkt A
  • Die Stromstärke, die durch das Amperemeter fließt!
